G1816烏海至瑪沁國家高速公路蘭州新區至蘭州段防落物網生產廠家

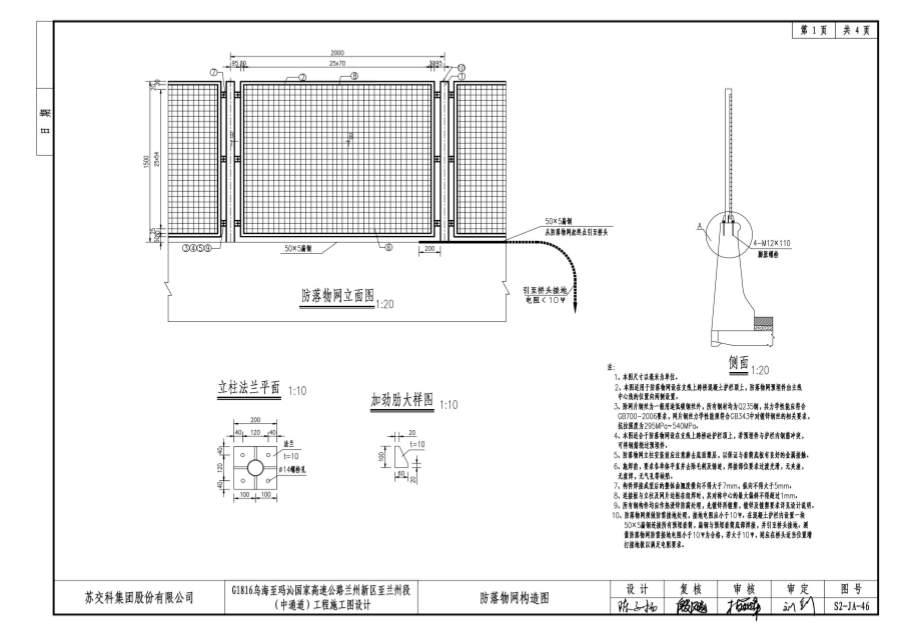

1、本圖尺寸以毫米為單位。

2、本圖適用于防落物網設在支線上跨橋混凝土護欄頂上，防落物網預埋件由主線中心線的位置向兩側設置。

3、除網片鋼絲為一般用途低碳鋼絲外，所有鋼材均為Q235鋼，其力學性能應符合GB700-2006要求，網片鋼絲力學性能須符合GB343中對鍍鋅鋼絲的相關要求抗拉強度為295MPa~540MPa。

4、本圖適合于防落物網設在支線上跨橋護欄頂上，若預埋件與護欄內鋼筋沖突，可將鋼筋繞過預埋件。

5、防落物網立柱安裝前應注意磨去底面塑層，以保證與套筒底板有良好的金屬接觸。

6、施焊前，要求各單體平直并去除毛刺及銹跡，焊接部位要求過渡光滑，無夾渣，無虛焊，無氣孔等缺陷。

7、構件焊接成型后的整體曲翹度橫向不得大于7mm，縱向不得大于5mm。

8、連接板與立柱及網片邊框在組焊時，其對稱中心的偏斜不得超過1mm。

9、所有鋼構件均應作熱浸鋅防腐處理，先鍍鋅再鍍塑，鍍鋅及鍍塑要求詳見設計說明。

10、防落物網須做防雷接地處理，接地電阻應小于10歐姆。在混凝土護欄內設置一塊50X5扁鋼連接所有預埋套筒，扁鋼與預埋套筒底部焊接，并引至橋頭接地。測量防落物網防雷接地電阻小于10歐姆為合格，若大于10歐姆，則應在橋頭適當位置增打接地極以滿足電阻要求。
